CVD SiC susceptor single wafer

Scenarii o equipaggiamenti d'applicazione: equipaggiamenti epitassiali AMTA

Purezza ultra-alta (≤100ppb, certificata ICP-E10) è stabilità termica/chimica eccezziunale per a crescita resistente à a contaminazione di GaN, SiC è epi-strati à basa di silicone. Cuncepitu cù a tecnulugia CVD di precisione, supporta wafer da 6”/8”/12”, assicura un stress termicu minimu è resiste à temperature estreme finu à 1600°C.

Forza di Cumpagnia

Semixlab Technology Co., Ltd hà 2 centri di R&S, 2 basi di pruduzzione, 12 linee di pruduzzione, più di 150 impiegati, è l'investimentu in R&S rapprisenta più di u 30%. U nostru layout di produttu hè principalmente utilizatu in LED, circuiti integrati IC, semiconduttori di terza generazione, fotovoltaicu è altre industrie. Semixlab hà forti capacità di R&S, pruduzzione è di test è verificazione integrati. À u listessu tempu, migliuremu constantemente a nostra tecnulugia è i nostri equipaggiamenti cù l'investimentu di decine di milioni à l'annu.

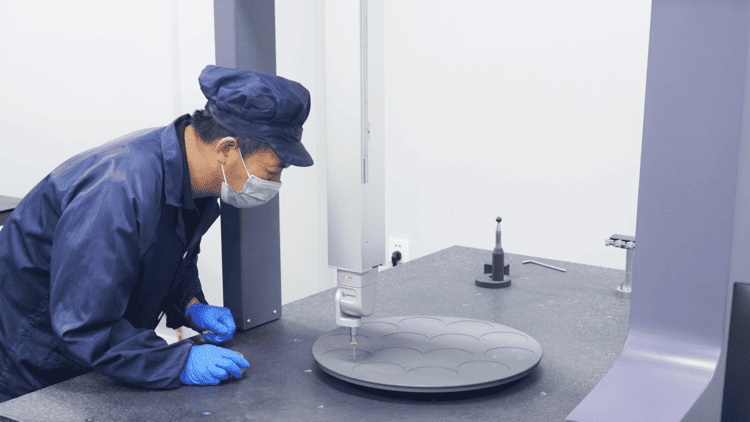

U suscettore di wafer unicu CVD SiC hè principalmente adupratu in l'equipaggiu di epitaxia di siliciu di materiale applicatu, u materiale hè grafite impurtata + rivestimentu CVD SiC.

Parametri di specificazione di u core: rivestimentu di carburo di siliciu è materiale di grafite:

Appenze principali:

Cum'è accessoriu in l'equipaggiu di epitaxia AMTA, pudemu furnisce un suscettore di wafer di 6 pollici, 8 pollici è 12 pollici.

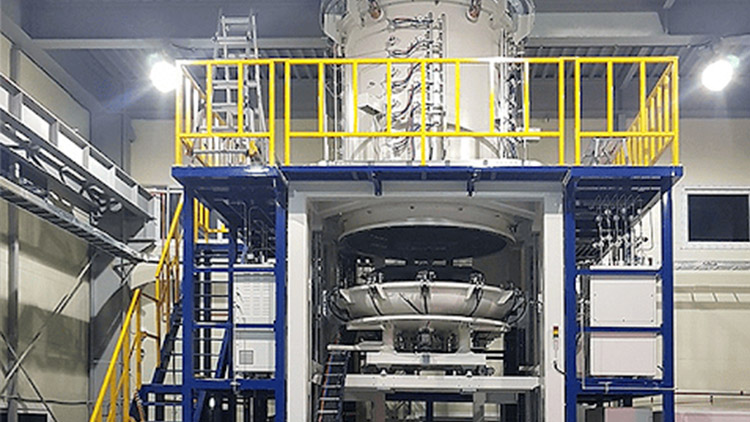

Suscettore di wafer unicu SiC CVD in apparecchiature di epitassi AMTA:

1. Supportu di wafer è omogeneizazione di u campu termicu

Cum'è una funzione principale di u suscettore di wafer unicu CVD SiC in l'equipaggiu di epitaxia AMTA In MOCVD, CVD è altri equipaghji di epitaxia, u suscettore agisce cum'è un purtatore di wafer, è trasferisce uniformemente u calore à a superficia di u wafer per mezu di riscaldamentu di resistenza o riscaldamentu RF per assicurà a crescita uniforme di strati epitassiali (per esempiu GaN, SiC).

U so cuncepimentu d'alta cunduttività termica riduce u gradiente di temperatura trà u bordu è u centru, cuntrullendu l'uniformità di a temperatura in ± 1 ° C è evitendu difetti di stress di u materiale.

2. Barriera contr'à l'inquinamentu chimicu

I sustrati di grafite direttamente esposti à i gasi di prucessu tendenu à ossidassi per furmà CO₂ o polvere, inquinendu a camera di reazione. U rivestimentu CVD SiC agisce cum'è un stratu protettivu per isolà a grafite da i gasi currusivi è riduce a contaminazione di particelle nantu à a superficia di u wafer.

Per esempiu, in u prucessu d'epitassia di GaN, u rivestimentu pò resiste efficacemente à l'erosione di precursori cum'è NH₃ è TMGa, è garantisce a purità di u film.

3. Adattazione di diversi prucessi epitaxiali

Semiconduttori di terza generazione: per l'epitassia di SiC o GaN nantu à substrati di SiC, per risponde à i requisiti di dispositivi di alta putenza per film spessi è bassi tassi di difetti.

Fabricazione di micro-LED: per supportà u pusizziunamentu d'alta precisione è a gestione termica di wafer di dimensioni minuscule (per esempiu, 8 pollici), è per riduce a dispersione di distribuzione di lunghezza d'onda.

Caratteristiche di u materiale: eccellenti prestazioni di CVD SiC

1. Purezza ultra-alta è struttura densa

U rivestimentu di carburo di siliciu (SiC), depositatu per deposizione chimica da vapore (CVD), righjunghje livelli di impurità di ≤100ppb (standard E10) cum'è verificatu da ICP-MS (Spettrometria di Massa à Plasma Accoppiatu Induttivamente). Questa purezza ultra-alta minimizza i risichi di contaminazione durante a crescita epitassiale, assicurendu una qualità cristallina superiore per applicazioni critiche cum'è a fabricazione di semiconduttori à banda larga di nitruro di galliu (GaN) è di carburo di siliciu (SiC).

A struttura di u rivestimentu hè densa è uniforme, cù una bassa rugosità superficiale, chì riduce u risicu di spargimentu di particelle è risponde à i requisiti standard elevati di e camere pulite di semiconduttori.

2. Resistenza ambientale estrema

Resistenza à alta temperatura: Pò ​​mantene a stabilità fisico-chimica à 1600 ° C, chì hè assai più alta di a soglia di ossidazione di u substratu di grafite (circa 400 ° C), prolungendu significativamente a so vita di serviziu.

Resistenza à a corrosione: Estremamente resistente à i gasi corrosivi cum'è Cl₂, H₂ è l'erosione di u plasma, adatta per MOCVD, MBE è altri ambienti di prucessu difficili.

3. Eccellente prestazione termica

Una cunduttività termica finu à 300 W/mK assicura chì i wafer sò riscaldati uniformemente, riduce a deviazione di u spessore di u stratu epitassiale (per esempiu, i prublemi di cambiamentu di lunghezza d'onda) è migliora u rendimentu di i LED, di i dispositivi di alimentazione è di altri prudutti.

U coefficientu di dilatazione termica (4×10-⁶/K) hè vicinu à quellu di u sustratu di grafite, ciò chì evita a crepatura o u sbucciamentu di u rivestimentu per via di u cambiamentu di temperatura.

4. Forza meccanica è durabilità

Resistenza à a flessione finu à 470 MPa, capace di suppurtà cicli d'alta frequenza à alta temperatura-bassa temperatura è stress meccanichi, riducendu a frequenza di manutenzione.

Attualmente, a purità di u nostru rivestimentu di carburo di siliciu pò ghjunghje à E10 in a prova ICP, chì hè circa 100 ppb, è questu livellu di purità hè trà i più alti in Cina.
